Beskrivning

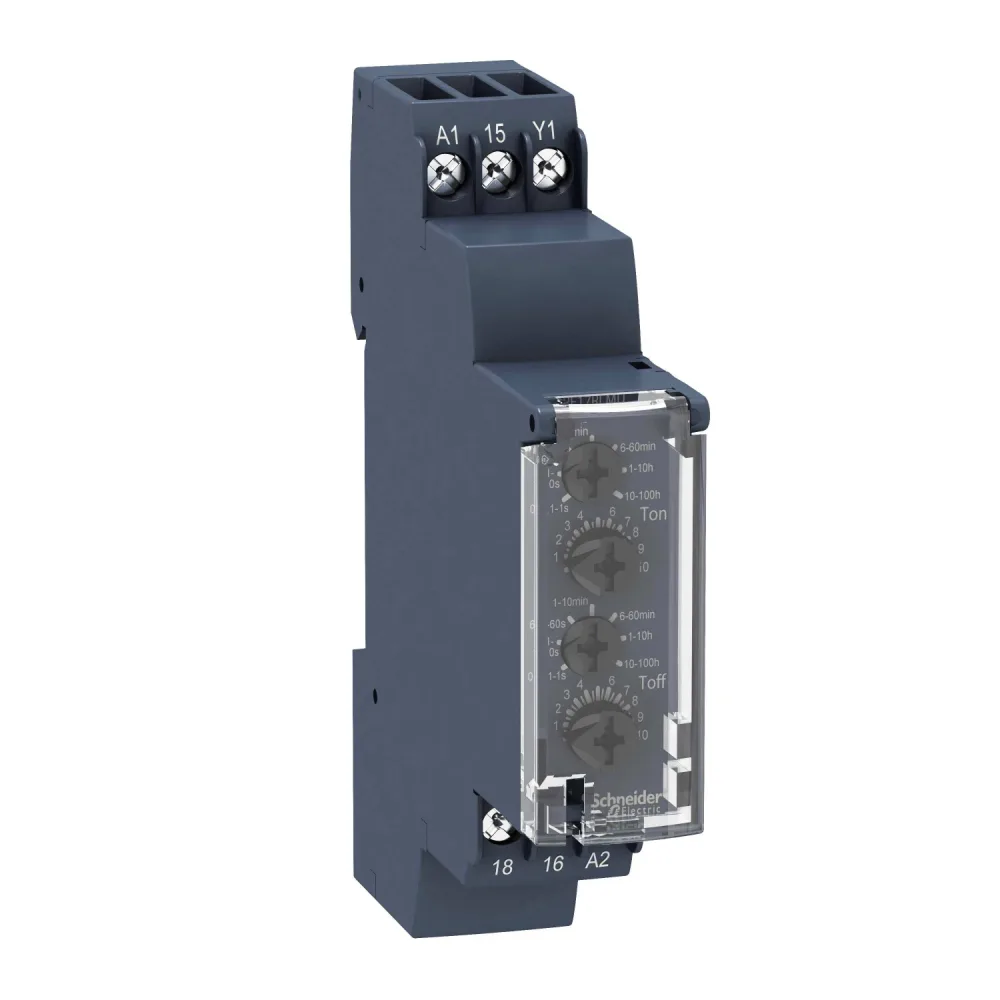

RE17RLMU är ett tidsrelä med asymmetrisk blinkfunktion som aktiveras när anslutningen till Y1 tas bort. Matningsspänningen kan vara 24VDC eller 24-240V AC. Den maximala belastningen på kontaktsatsen är 5A. Tidsintervallet kan fritt justeras inom ett av de valda 7 tidsintervallen med de 4 justeringsskruvarna på framsidan. De övre vreden ställer in den tidsperiod utgången är aktiv och de nedre vreden ställer in paustiden. RE17RLMU har följande tidsintervall: 0,1-1 sekund 1-10 sekunder 6-60 sekunder 1-10 minuter 6-60 minuter 1-10 timmar 10-100 timmar Lysdioden på framsidan indikerar status för reläutgången. Harmony RE17 är en serie kompakta tidreläer för enkel montering på en DIN-skena. Med sina endast 17,5 mm. i bredd tar den bara upp lite av det värdefulla utrymmet i panelen. Tidreläets låga djup gör också att den kan placeras bakom ett lock framtill på brädan om så önskas. Det genomskinliga frontskyddet skyddar tidreläet mot damm och smuts. Det är också möjligt att låsa den för att skydda mot oavsiktlig justering av tidreläet.
- Diagnostikkknapp för att kontrollera nedströmskretse, förkorta driftsättnings- och felsökningstiden
- Brett område för tidsjustering: från 0,01 s till 999 timmar.
- Kompatibel med en mängd olika tillämpningar, inklusive maskiner, fastigheter, vattensegment och HVAC.
- Oöverträffad noggrannhet, förebyggande underhåll och överlägsen säkerhet.
- Flexibelt urval av skruvanslutningar eller fjäderkopplingsterminaler för ledningsdragning.
| Tekniska data | |
| Information | Spänning: 24VDC+24-240VAC V |
|---|---|
| REACH – Innehåller kandidatämnen | Bly |
| REACH Datum | 2023-03-20 |
| REACH Informationsplikt | Yes |
| Typ | RE17RLMU |
| Utförande | Paus/ Gångtid |
| Utgång | 1 Växlande |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 1 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 1 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 17.5 mm |
| Djup | 72 mm |
| Fjärrstyrning möjlig | Nej |
| Funktion blinkning, startar med paus, fast tid | Ja |
| Funktion blinkning, startar med puls, fast tid | Ja |
| Funktion flytande kontakt vid avmagnetisering | Nej |
| Funktion flytande kontakt vid magnetisering | Nej |
| Funktion fördröjning avmagnetisering | Ja |
| Funktion fördröjning magnetisering | Nej |
| Funktion pulsformning | Nej |
| Funktion stjärn-triangel | Nej |
| Höjd | 90 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Lämplig för montage på DIN-skena | Ja |
| Med halvledarutgång | Nej |
| Med Plug-in-uttag | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-24 V |
| Märkström | 8 A |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.1-360000 s |
| Typ av elanslutning | Skruvanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Nej |
