Beskrivning

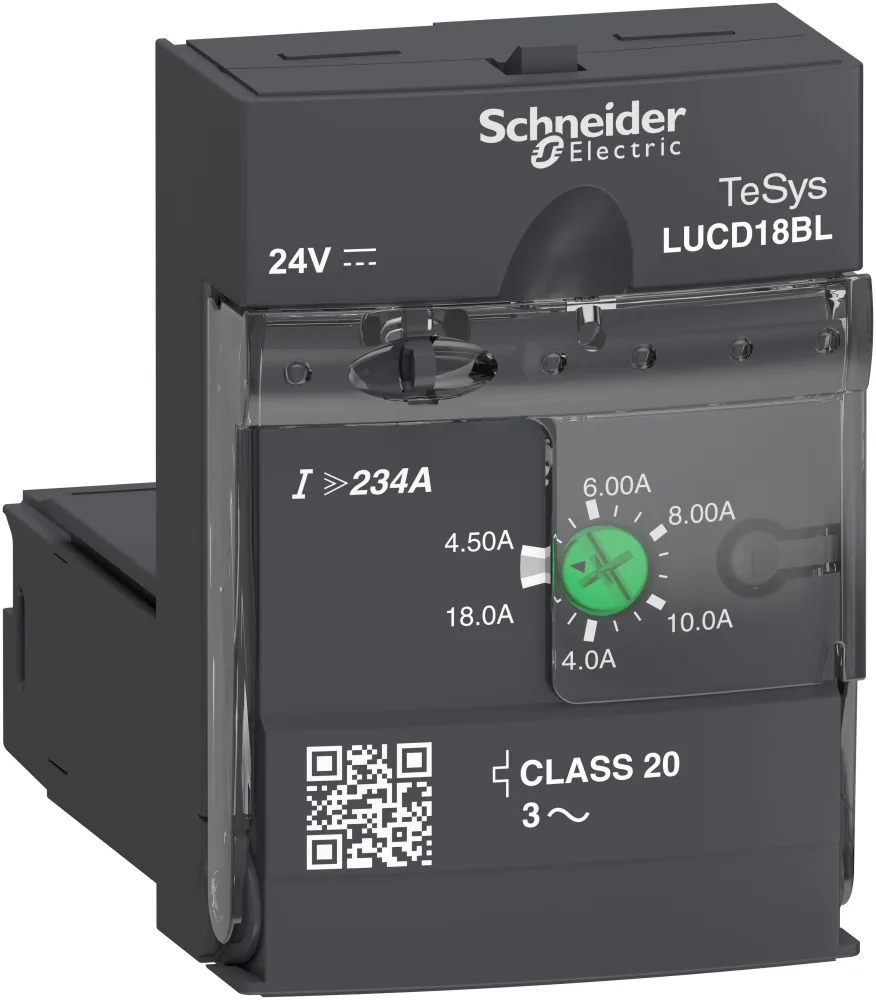

TeSys U styr- och diagnostikenhet som skall monteras i basenhet för avancerade funktioner LUB320, LUB380 för att bilda en TeSys U motorstartern för 3-fas motorapplikationer upp till 7,5 kW@400 V. Den ger fullt skydd för motorer med en nominell ström Ir 4,5-18A (Ir justerbar), utlösningsklass 20, kortslutning vid 13 x Irmax, överström vid 14,2 x Ir, fasförlust, isoleringsfel (endast skydd av utrustning). För diagnostik finns ett termiskt överbelastningslarm som kan hanteras med en extra funktionsmodul (beställs separat) och en testtryckknapp för överbelastningssimulering. Ska användas med en 24V DC-spänning för styrning av startmotorn (genom styrterminalerna A1/A2 som är placerade i basenheten). Certifierad när den används tillsammans med en LUB-basenhet (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-kompatibel (RoHS/REACh).
- Justerbart strömområde 4,5 till 18 A
- För 3-fasmotorer upp till 7,5 kW vid 400 V
- Elektronisk utlösare med utlösningsklass 20
- Skydd mot kortslutning överström och fasförlust
- Jordfelsfunktion och skydd vid isoleringsfel
- 24 V DC manöverspänning
| Tekniska data | |
| Manöverspänning | 24-24 V DC |
|---|---|
| REACH – Innehåller kandidatämnen | Bly |
| REACH Datum | 2022-07-20 |
| REACH Informationsplikt | Yes |
| Typ | LUCD18BL |
| Utförande | Passar 32 A |
| Antal hjälpkontakter normalt stängda (NC) | 0 |
| Antal hjälpkontakter normalt öppna (NO) | 0 |
| Antal poler | 3 |
| Inställbart strömområde | 4.5-18 A |
| Inställning för överlastutlösare | 4.5-18 A |
| Med jordfelskyddsfunktion | Ja |
| Märkspänning matning vid DC | 24-24 V |
| Nominell kontinuerlig ström Iu | 18 A |
| Slutvärde för momentana kortslutningsutlösarens inställningsområde | 234 A |
| Spänningstyp för manöver | DC |
| Startvärde för momentana kortslutningsutlösarens inställningsområde | 234 A |
| Typ av kortslutningsutlösning | Ej fördröjd |
| Typ av motorskydd | Elektronisk utlösare |
| Utlösningsklass | CLASS 20 |
