Beskrivning

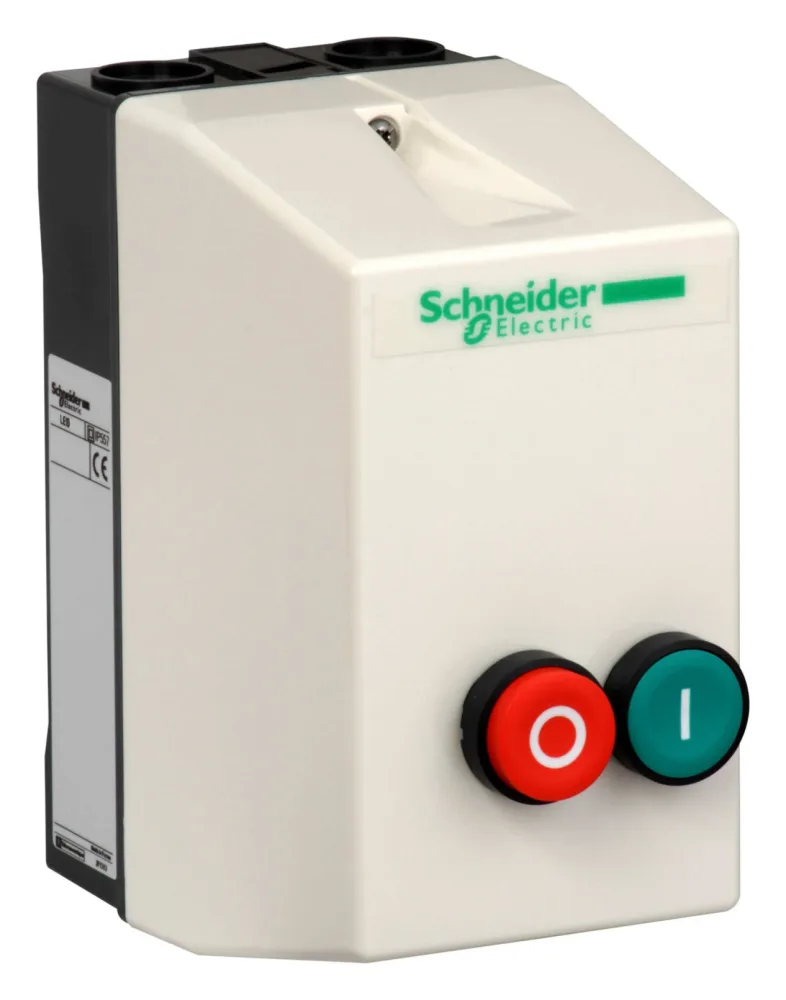

LE1D25P7 är ett motorskydd med tryckknappar. En grön plan tryckknapp för start och en röd förhöjd tryckknapp för stopp/återställning. Kontaktorer i detta utförande är förberedda för montering av överströmsrelä som beställes separat. LE1D09-D12 har knock-outs för förskskruvning 2xM20 upp och 2xM20 ner och LE1D18-D35 har2xM20/M25 upp och 2xM20/M25 ner.
| Tekniska data | |
| Typ av motorstartare | Direktstartapparat |
|---|---|
| Nominell effekt vid AC-3, 400 V | 11 kW |
| Med kortslutningsutlösning | Nej |
| Märkspänning matning vid AC 50 Hz | 230 V |
| Nominell driftström Ie | 25 A |
| Utförande | Plastkapslad 2 knappar |
| Spänningstyp för manöver | AC |
| Kapslingsklass (IP) | IP65 |
| Märkspänning matning vid AC 60 Hz | 230 V |
| Huvudströmkretsens anslutningssätt | Skruvanslutning |
| Antal öppnande hjälpkontakter | 0 |
| Antal slutande hjälpkontakter | 0 |
| Märkdrifteffekt på AC-3, 230 V, 3-fas | 5,5 kW |
| Antal indikatorlampor | 0 |
| Omgivningstemperatur, övre driftgräns | 40 °C |
| Antal manöverpositioner | 1 |
| Mått | 20,1×10,1×15,35 cm |
| Nominell ström Ie vid AC-3, 400 V | 25 A |
| Antal slutande huvudkontakter | 3 |
| Typ av elektrisk anslutning för hjälp och manöverströmkretsar | Skruvanslutning |
| Lämplig för nödstopp | Nej |
| Med transformator | Nej |
| Extern reset möjlig | Nej |
| Med säkring | Nej |
| Skenmontage möjligt | Nej |
