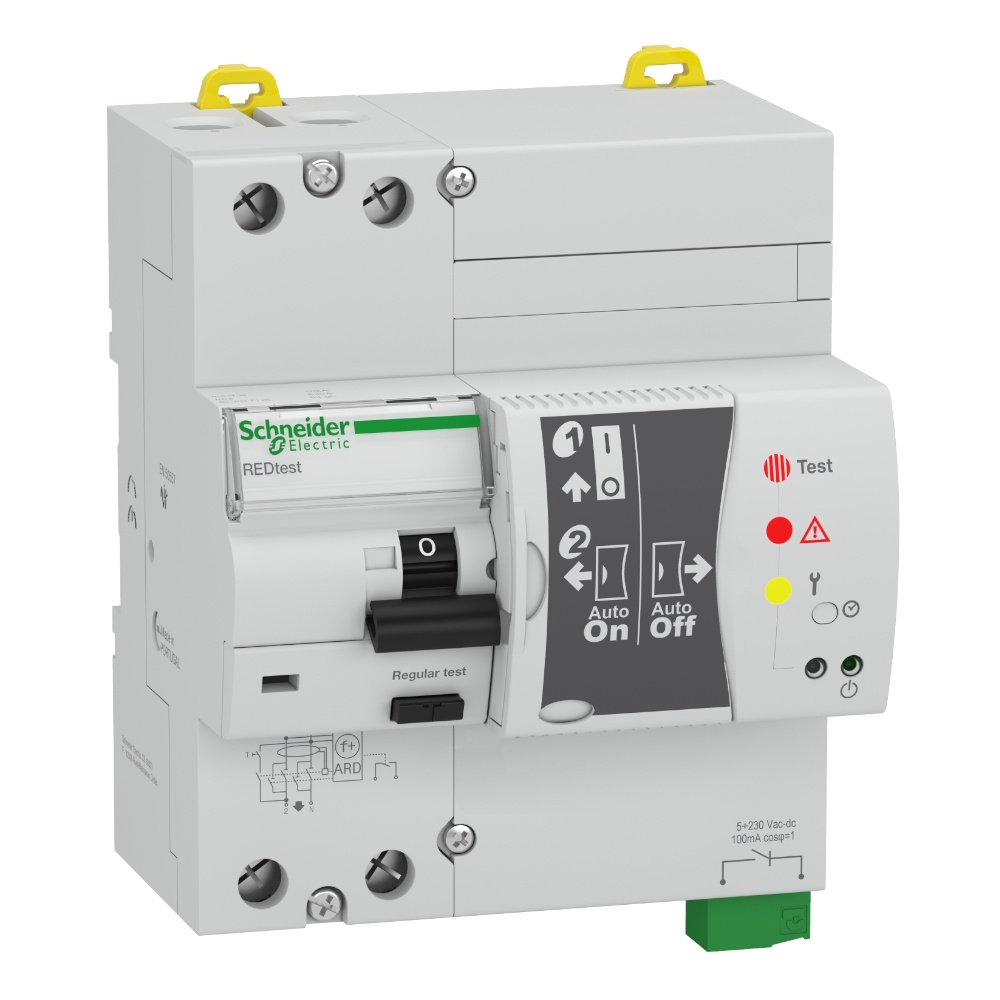

Restströmsbrytare Acti9 RED 2Poler Typ-A 25A 30mA 230V IP20 Schneider Electric
Restströmsbrytare med återförslutning, 2 poler, skyddar mot elektriska stötar vid direkt eller indirekt kontakt och brandrisk.
Beskrivning
Denna Acti9 REDs är en modulär jordfelsbrytare (RCCB) med återförslutning. Det är en 2-poler brytare med 25A In märkström, 30mA jordfelskänslighet och A-typ skyddsklass. Denna produkt skyddar mot elektriska stötar genom direkt eller indirekt kontakt och brandrisker. Den kopplar bort elektriska kretsar som redan är skyddade mot överbelastning och kortslutning. Den startar om automatiskt efter isoleringsövervakning av nedströmskretsen. Den används endast på TT och TN-S jordsystem. Acti9 REDs och REDtest-versionerna är dedikerade till tertiära, industriella och infrastrukturtillämpningar. Denna produkt är kompatibel med standarden IEC/EN 61008-1. Den (Im/IΔm) nominella brytnings- och kortslutningskapaciteten är 630A. (Inc/IΔc) villkorad märkkortslutningsström är 6kA. Den har en mekanisk uthållighet som går upp till 1000 cykler. Ue-driftspänningen är 230VAC. Ui-märkspänningen är 500VAC. Uimps nominella impulsmotståndsspänning är 4kV. Bredden i 9 mm delning är 10. Enligt IEC 60529-standarden är skyddsgraden IP20 och IP40 i kapslingen. Drifttemperaturen är från -5°C till 40°C. Förvaringstemperaturen är från -20°C till 60°C.
Teknisk Information
- Monteringssätt: DIN-skena
- Spänningstyp: AC
- Inbyggnadsdjup: 44 mm
- Märkström: 25 A
- Märkspänning: 230 V
- Märkisolationsspänning Ui: 500 V
- Antal stolpar: 2
- Märkfelström: 30 A
- Läckströmstyp: A
- Selektivt skydd: Nej
- Kortslutningsbrytningskapacitet (Icw): 6 kA
- Överspänningsströmkapacitet: 0,25 kA
- Föroreningsgrad: 2
- Bredd i antal modulavstånd: 5
- Kort tids försenad tripp: Nej
- Explosionssäker: Nej
- Frekvens: 50 Hz
- Kapslingsgrad (IP): IP20
- Anslutbar ledartvärsnitt solid-core: 1,5-2,5 mm²
- Anslutbar ledartvärsnitt flertrådig: 1,5-2,5 mm²
- Med förreglingsanordning: Ja
- Omgivningstemperatur under drift -5-40 °C
- Ytterligare utrustning möjlig: Ja
- Märkimpulsmotståndsspänning Uimp: 4 kV
Specifikationer
- Mått (BxHxD): 89,2x115x79,5 mm
