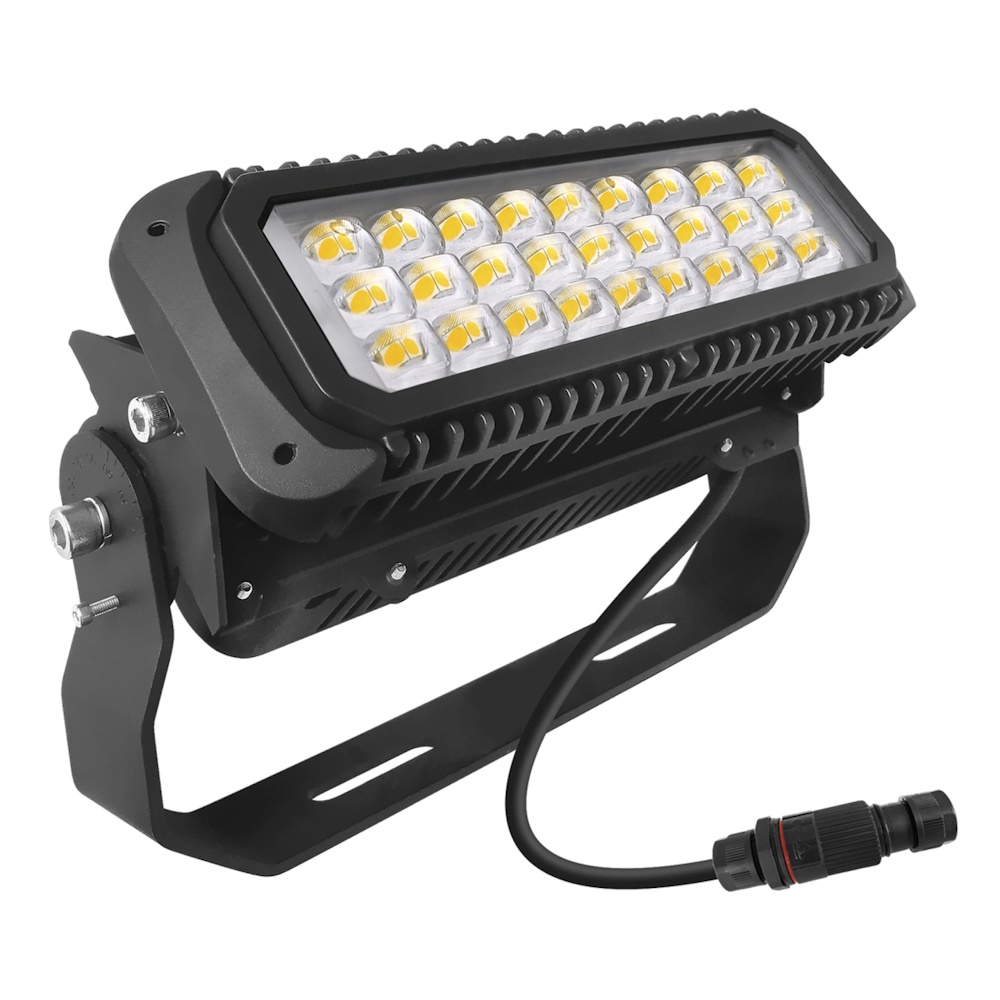

Modulstrålkastare M1 Dali 75W 230V IP66 Designlight

Beskrivning

Modulstrålkastare M1 Dali 75W 230V IP66 Designlight

LED-Strålkastare 75W Dali M1-serien innehåller modulstrålkastare med högeffektiva och hållbara dioder/komponenter.[Energiklass B]

Beskrivning

M1-75 LED-Strålkastare 75W Dali M1-serien innehåller modulstrålkastare med högeffektiva och hållbara dioder/komponenter. Serien är framtagen för att ytterligare förbättra både livslängd och ljusutbyte. Armaturen kan installeras på platser som kräver D-märkning.

Installation/användningsområden

• Lämplig omgivningstemperatur: -20° – +50°. Enkel att installera, har låga underhållskostnader och lång livslängd. Livslängd: L80B50: 107000H.
• Anslutning: Armaturen levereras med 30cm sladd inkl. tät han/hon-koppling för skarvkoppling.
• Idealisk för olika sport-eller evenemangsarenor, tennisbanor, ridbanor, padelhallar, basketplan, ishall, fabriker, supermarket, parkeringsplatser, tunnlar mm. Kan installeras på stolpe, vägg, tak eller på en horisontell yta.
• Överspänningsskydd 10KV. Strömkabel 0,3 m 3×1,0². Linsbyte för olika spridningsvinkel är möjlig.
• På denna version sitter 30cm lång kabel för DALI som måste skarvas. Övriga M1 med DALI görs koppling med WAGO i medföljande kopplingsbox.

Snabbinfo i punktform

• Högeffekt modulstrålkastare
• Asymmetrisk lins (130×60° som standard)
• Linsbyte för olika spridningsvinkel är möjlig
• D-märkt
• Lågt vindmotstånd (EPA)
• Pulverlackerad Akzo Nobel. Anti-korrosionsskydd passar även havsmiljö, hamnar, vid swimmingpool etc.
• Enkel att installera och har låga underhållskostnader och lång livslängd.

M1-serien – Projicerad vindyta (EPA=SCx)

Enhet (m²)

Vinkel 0° 10° 20° 30° 45° 60° 90°

75W 0.018 0.017 0.016 0.023 0.023 0.028 0.035

150W 0.029 0.027 0.030 0.038 0.046 0.056 0.069

230W 0.040 0.031 0.037 0.041 0.064 0.082 0.104

300W 0.043 0.036 0.031 0.049 0.073 0.095 0.127

M1-serien – Säkringstabell

Model B10 B16 C10 C16 D10 D16

75W 7 12 12 20 20 32

150W 3 4 5 8 8 12

230W 1 2 2 4 5 9

300W 2 3 3 6 4 8

Teknisk Information

• Dimfunktion/Styrning : Dali
• Kapslingsklass : IP66
• Dimbar : Ja
• Färgåtergivning : 70
• Spridningsvinkel : 130°, 60°
• Vinklingsbar : Ja
• Färgtemperatur : 4000K
• Anslutning : 230VAC
• Ljusflöde : 13043lm
• Energiförbrukning : 75W
• Ytfinish : Matt
• Slagtålighet (IK-klass):IK10
• Energiklass:B
• Utbytbart Drivdon:Ja
• Bredd : 320 mm
• Höjd/djup : 225 mm
• Längd : 130 mm
