Beskrivning

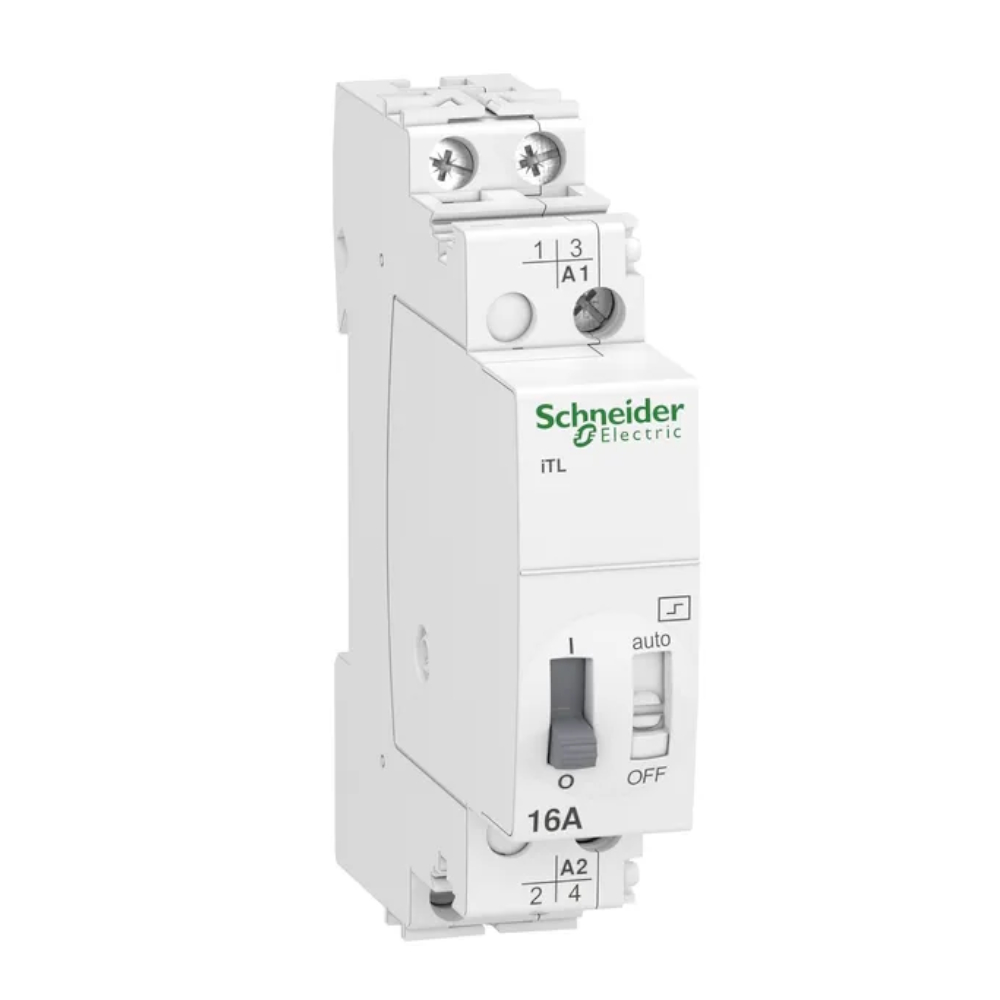

Impulsrelä Acti9 iTL 2Poler 16A 110VDC/230-240VAC Spole Schneider Electric
Denna Acti9 iTL är ett modulärt impulsrelä, denna 2Poler-enhet har 2 normalt öppna kontakter, Uimp-märkt impulsmotståndsspänning är 6kV.
Beskrivning
Denna Acti9 iTL är ett modulärt impulsrelä. Denna2Poler-enhet har 2 normalt öppna kontakter. Märkströmmen är 16A, 24VAC till 250VAC driftspänning och den arbetar med 230VAC till 240VAC eller 110VDC styrspänning. Elektrisk uthållighet går upp till 200 000 cykler för AC-21 eller 100 000 cykler för AC-22. Växlingsfrekvensen är 5 växlingsoperationer/minut eller 100 växlingsoperationer/dag. Varaktigheten för kommandoordern bör vara mellan 50 ms och 1 s. Den används främst för ljusstyrningstillämpningar. Ui-märkspänningen är 440VAC. Uimps nominella impulsmotståndsspänning är 6kV. Driftsfrekvensen är 50Hz eller 60Hz. Den är monterbar på DIN-skena. Föroreningsgraden är 3. Överspänningskategorin är IV. Kapslingsgraden är IP20 och IP40 i en kapsling. Drifttemperaturen är från -20°C till 50°C. Förvaringstemperaturen är från -40°C till 70°C. Denna produkt är kompatibel med IEC/EN 60669-1 och IEC/EN 60669-2-2 standarden.
Teknisk information
- Monteringssätt: DIN-skena
- Funktion: Mekanisk brytare
- Inbyggnadsdjup: 43,5 mm
- Bredd i antal modulavstånd: 1
- Styrspänning 1: 230-240 V
- Styrspänning 2: 110 V
- Typ av styrspänning 1: AC
- Typ av styrspänning 2: DC
- Frekvensstyrspänning 1: 50-60 Hz
- Lämplig för manuell drift: Ja
- Spänningstyp av matningsspänning: AC
- Matningsspänning: 24-250 V
- Max. omkopplingsström (cos phi = 0,6): 16 A
- Max. glödlampsbelastning: 1600 W
- Max. belastning lysrör: 1300 VA
- Max. belastningslysrör (Duo-krets): 2000 VA
- Max. belastningslysrör (parallellkompenserad): 900 VA
- Märkström omkopplare: 16 A
- Antal kontakter som normalt sluten kontakt: 0
- Antal kontakter som normalt öppen kontakt: 2
- Antal kontakter som växlingskontakt: 0
Specifikationer
- Mått (BxHxD): 18x84x60mm
