Beskrivning

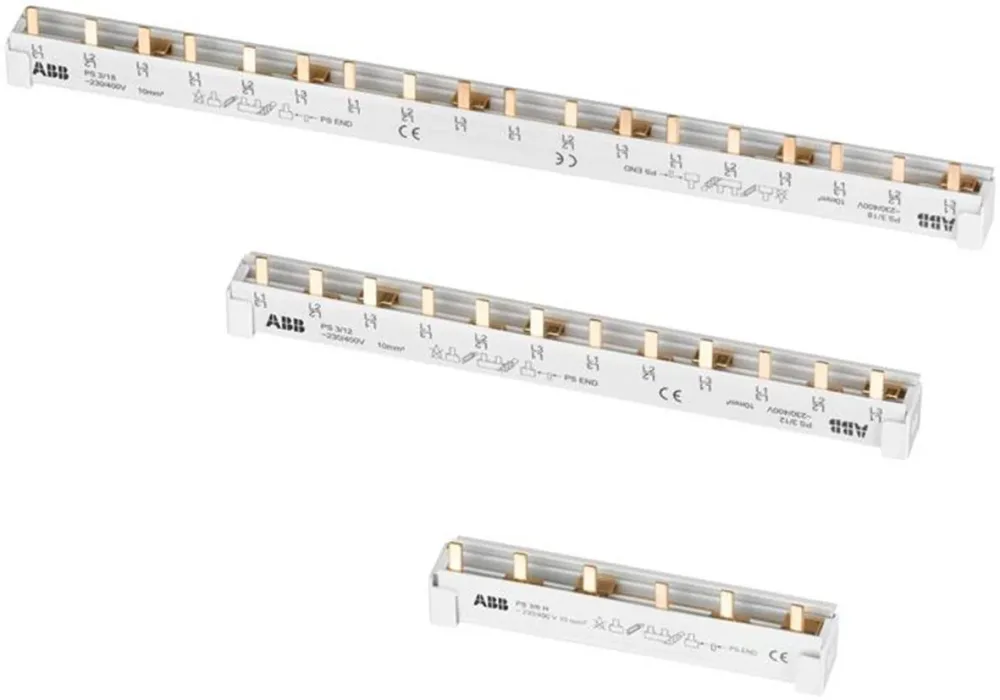

ABB fasskensystem används för sammankoppling av dvärgbrytare, jordfelsbrytare och personskyddsbrytare. Systemet är isolerat och avsett för fyra faser med 60 poler och modulbredd 17,5 mm, vilket motsvarar 60 modulmellanrum och en total längd på 1 056 mm. Busskammen har ledararea 16 mm² och märkström kontinuerlig Iu 80 A, med max märkdriftspänning Ue 690 V och märkkorttidsströmhållfasthet Icw 25 kA; typ av elanslutning är stift/pinne och utförandet är grått. ABB fasskensystem finns i både fasta och kapbara längder och kan kompletteras med beröringsskydd, ändskydd och matande terminaler. Systemet är lämpligt för upp till 15 apparater och är inte avsett för enheter med N-skena eller för enheter som kräver hjälpkontakt.
- Isolerad fasskena för fyrfassystem
- 60 poler och 60 modulmellanrum
- 16 mm² ledararea och 80 A märkström
- För driftspänning upp till 690 V
- Korttidsströmhållfasthet 25 kA
- Passar upp till 15 apparater
| Tekniska data | |
| Antal faser | 4 |
|---|---|
| Antal poler | 60 |
| Area | 16 mm² |
| Bredd i antal modulmellanrum | 60 |
| Färg | Grå |
| Isolerad | Ja |
| Lämplig för antal apparater | 15 |
| Lämplig för enheter med hjälpkontakt | Nej |
| Lämplig för enheter med N-skena | Nej |
| Längd | 1056 mm |
| Max. märkdriftspänning Ue | 690 V |
| Modulbredd | 17.5 mm |
| Märkkorttidsströmhållfasthet Icw | 25 kA |
| Märkström kontinuerlig Iu | 80 A |
| Typ av elanslutning | Stift/Pinne |
| Antal faser | 4 |
| Antal poler | 60 |
