Beskrivning

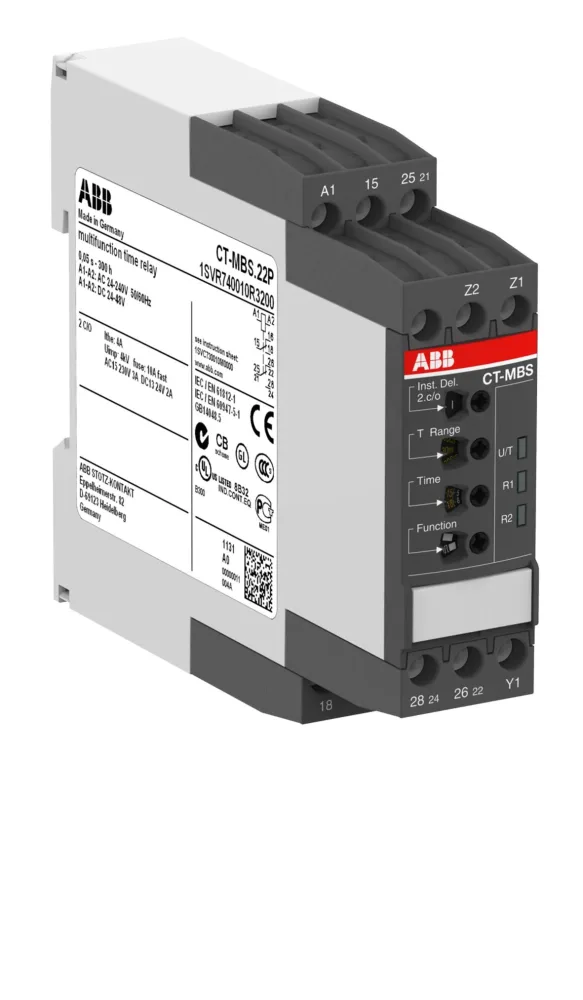

ABB multifunktions tidrelä är avsett för montage på DIN-skena och har två växlande kontakter som kan konfigureras för fördröjning eller omedelbar funktion vid magnetisering och avmagnetisering samt ge flytande kontakt vid båda tillstånden. Tidsområdet kan ställas från 0,05 s upp till 1 080 000 s (300 timmar) och manöverspänningen är 24–240 V AC vid 50/60 Hz och 24–48 V DC. Reläet kan fjärrstyras och inställning med potentiometer är möjlig, anslutning sker via fjäderklämma; enheten levereras utan uttag och utan påbyggbara kontaktblock. Funktionen stjärn-triangel finns medan pulsformning, blinkning med fast tid och variabel klockfunktion saknas. Kapslingsklass IP20 och märkström 4 A anges, och måtten är 22,5 mm i bredd, 85,6 mm i höjd och 103,7 mm i djup.
- Multifunktions tidrelä med två växlande kontakter
- Tidsområde från 0,05 sekunder till 300 timmar
- Manöverspänning 24–240 V AC och 24–48 V DC
- DIN-skenemontage i 22,5 mm bredd
- Fjärrstyrning möjlig och inställning med potentiometer
- Fjäderklämma för snabb anslutning
| Tekniska data | |
| Antal utgångar, fördröjda, slutande | 0 |
|---|---|
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
| Bredd | 22.5 mm |
| Djup | 103.7 mm |
| Fjärrstyrning möjlig | Ja |
| Funktion blinkning, startar med paus, fast tid | Ja |
| Funktion blinkning, startar med puls, fast tid | Ja |
| Funktion flytande kontakt vid avmagnetisering | Ja |
| Funktion flytande kontakt vid magnetisering | Ja |
| Funktion fördröjning avmagnetisering | Ja |
| Funktion fördröjning magnetisering | Ja |
| Funktion pulsformning | Ja |
| Funktion stjärn-triangel | Ja |
| Höjd | 85.6 mm |
| Klockfunktion, startar med paus, variabel | Nej |
| Klockfunktion, startar med puls, variabel | Nej |
| Lämplig enbart för fjärrstyrning | Nej |
| Med halvledarutgång | Nej |
| Märkspänning matning vid AC 50 Hz | 24-240 V |
| Märkspänning matning vid AC 60 Hz | 24-240 V |
| Märkspänning matning vid DC | 24-48 V |
| Påbyggbara kontaktblock | Nej |
| Spänningstyp för manöver | AC/DC |
| Tidsområde | 0.05-1080000 s |
| Typ av elanslutning | Fjäderklämanslutning |
| Utgångar, reversibla fördröjda/ofördröjda | Ja |
| Antal utgångar, fördröjda, slutande | 0 |
| Antal utgångar, fördröjda, växlande | 2 |
| Antal utgångar, fördröjda, öppnande | 0 |
| Antal utgångar, ofördröjda, slutande | 0 |
| Antal utgångar, ofördröjda, växlande | 0 |
| Antal utgångar, ofördröjda, öppnande | 0 |
